AMD Zen6首发2nm工艺！Zen7架构首次官宣 路线图全解析

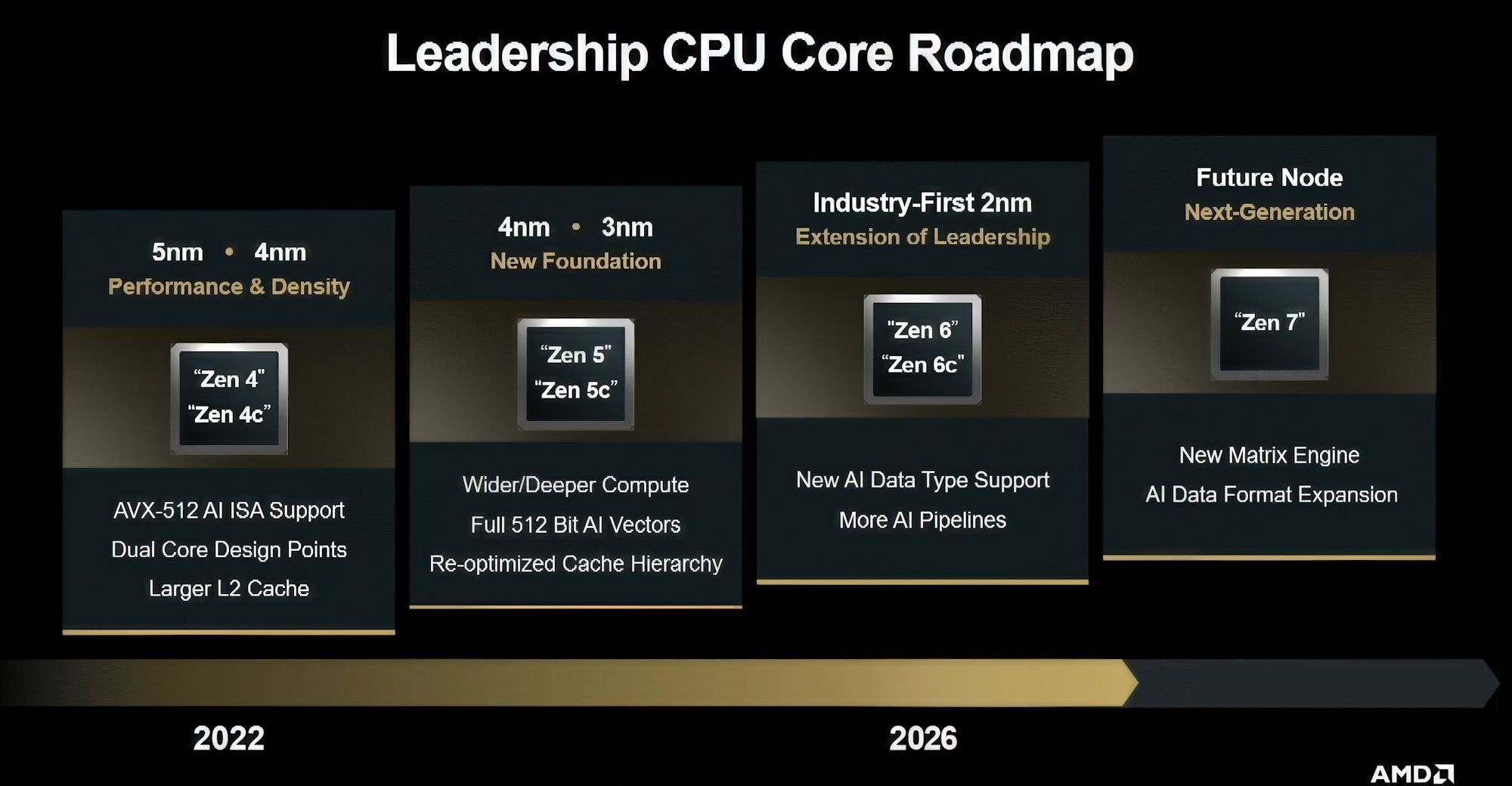

在新一届分析师大会上，AMD如期公布了未来CPU架构路线图，不仅披露了Zen6的关键信息，更首次公开确认了Zen7架构的存在。需要注意的是，此次路线图对应的产品均为数据中心级EPYC处理器，不涉及消费级锐龙系列，二者在工艺与技术配置上存在显著差异。

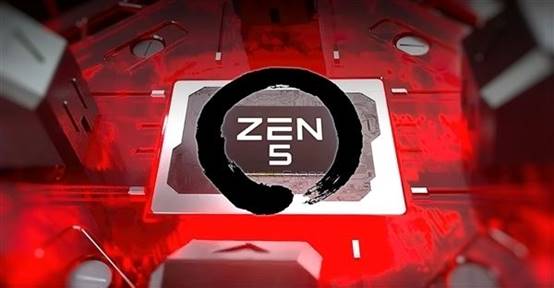

回顾架构迭代历程，Zen4时代首次划分出Zen4、Zen4c两种核心（不同于Intel的异构大小核设计），分别采用5nm、4nm工艺，同时首次支持AVX-512指令集，并增大了二级缓存容量。到了Zen5、Zen5c阶段，工艺进一步升级至4nm、3nm，支持完整512位路径的AVX-512，计算引擎实现加宽加深，缓存体系的一致性也得到重新优化。

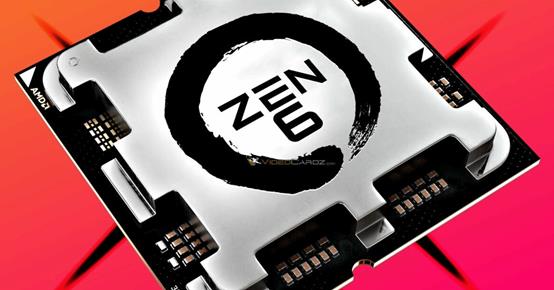

作为下一代架构，Zen6与Zen6c将迎来重要突破——全球首次采用2nm先进工艺，不过目前暂未完全确定两种核心是否均为2nm，不排除Zen6采用3nm、Zen6c采用2nm的可能性。Zen6系列EPYC处理器将支持新的AI数据类型，并加入更多AI流水线，相关详细信息尚未公开。发布时间方面，Zen6预计明年推出，且仍将以EPYC数据中心处理器为先，消费级锐龙大概率要等到2027年。

更远期的Zen7架构此次也迎来首次官宣，不过并未透露具体工

艺，仅标注为“未来节点”（Future Node），外界猜测有可能升级至14A工艺，而台积电的相关工厂即将开工建设。Zen7的升级重点依然集中在AI领域，例如计划加入新的矩阵引擎，继续拓展AI数据格式。至于是否会延续Zen6的核心划分方式，推出Zen7与Zen7c两种核心，目前这份路线图中并未明确说明。
